Типовые комплекты Инверторов OutBack и TrippLite
- Резервное электроснабжение 3 кВт (цена и габариты)
- Резервное электроснабжение 6 кВт (цена и габариты)
- Резервное электроснабжение 9 кВт (1 / 3-фазное)
- Системы от 12 до 30 кВт
Обычные Инверторы TrippLite приобретаются как моноблочные системы требуемой мощности (на 3кВт или 6кВт).
Инверторы топ-класса OutBack для увеличения мощности стыкуются из базовых модулей. То есть системы большей мощности полностью дублированы и сверхнадежны (при дублировании общая надежность системы бесперебойного питания растет не в разы, а в десятки раз).

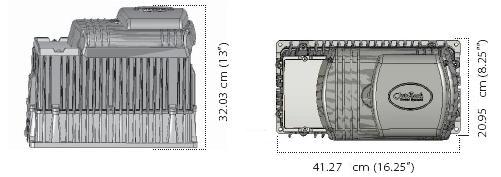

Базовый элемент Системы резервного электроснабжения OutBack — модуль-Инвертор в прочном теплоотводящем алюминиевом радиаторе (на рисунке):
- вентилируемый 3 кВт-ный модуль-Инвертор Outback VFX (вентилятор малошумный и включается только при долгой работе на максимуме и при ускоренном заряде, трансформаторный шум тоже сравнительно небольшой, поэтому Инвертор можно ставить даже в доме)
Цена 3 кВт-ного модуль-Инвертора Outback VFX ~165 тыс.руб
- герметичный 2.3 кВт-ный модуль-Инвертор OutBack FX (для мобильных применений — в автокараванах, охотничьих вездеходах, яхтах, но используют и стационарно, если нужна повышенная пыле/влагозащищенность)
Цена 2.3 кВт-ного модуль-Инвертора Outback FX ~145 тыс.руб
Инверторы Outback FX/VFX или TrippLite PowerVerter – функционально законченные устройства. Инвертор можно просто подключать к батареям, сети и нагрузке и запускать в работу. Но для повышения удобства и безопасности Инверторной системы рекомендуем всегда дооснащать базовый Инвертор:
- автоматом постоянного тока для аварийного или сервисного отключения батареи
- байпасом питания 220В для переключения нагрузки на сеть 220В в обход Инвертора
- температурным датчиком батарей
- контроллером управления с дисплеем (это дооснащение только для OutBack)
Здесь приведены примеры типовых вариантов доукомплектации Инверторных систем OutBack.
Как лучше дооснастить базовый модуль-Инвертор:

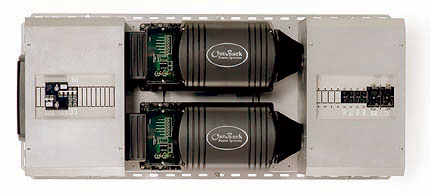

- ПРЕМИУМ комплект - Инверторная система с фирменной монтажной панелью FlexWare с электро-щитами, байпасом, автоматами защиты по постоянному / переменному току и кабелями внутренних соединений. Проработанное, добротное и унифицированное (есть инструкция по сборке) схемо-техническое решение, рекомендуемое производителем.
- ПРОФИ комплект - Инверторная система компактного размещения с открытой, без фирменных электрощитов, прокладкой кабелей и установкой автоматов защиты.
Вид смонтированных систем — как с фирменными монтажными щитами, так и без, можно посмотреть здесь.
Премиум комплект подходит тем хозяевам, кто ценит основательность, чтобы все было максимально надежно и добротно, чтобы все опасные элементы электроустановки были скрыты от глаз и закрыты от доступа.
Также от панели FlexWare проще отсоединять модуль-Инвертор, если есть желание временно поставить его на время отдыха в авто-кунг или охотничий/рыбацкий домик (чтобы не гонять непрерывно генератор).
Профи комплект подходит тем, кто хочет существенно уменьшить габариты Инверторной системы резервного электроснабжения и её стоимость.
Или просто хочет подчеркнуть характерный техно-дизайн Инверторов OutBack, не «разбавляя» его спокойными электрощитами.
Несмотря на сокращенный состав, в Профи-комплекте сохранен необходимый минимум устройств защиты, и кабели тоже достаточно закрыты от доступа, потому что прокладываются в гофротрубе.
Цены на комплекты OutBack
| Мощность номинал* | Название системы | Код модуля-инвертора | ПРЕМИУМ- комплект | ПРОФИ- комплект | Надежность | Примеч. | Напряжение батареи |
| 2 кВт (до 3.1кВт) |
FX-2000 | FX2012ET FX2024ET | звоните! | звоните! | стандарт | герметичн. | 12В или 24В |
| 2.3 кВт (до 3.1кВт) |
FX-2300 | FX2348ET | звоните! | звоните! | стандарт | герметичн. | 48В |
| 3 кВт (до 3.3кВт) |
VFX-3000 | VFX3024E VFX3048E | смотреть | смотреть | стандарт | 24В или 48В | |
| 4.6 кВт (до 6.2кВт) |
FX-4600 | FX2348ET | звоните! | звоните! | дублиров., 2 модуля |
герметичн. | 48В |
| 6 кВт (до 6.6кВт) |
VFX-6000 | VFX3024E VFX3048E | смотреть | смотреть | дублиров., 2 модуля |
24В или 48В | |
| 9 кВт (до 9.9кВт) |
VFX-9000 | VFX3048E | звоните! | звоните! | дублиров., 3 модуля |
опция 3-фазы |
48В |
| 12 кВт и больше | VFX3048E | звоните! | звоните! | дублиров., 4 модуля |
48В |
* Номинал - мощность, которую отдает при работе от АКБ непрерывно длительное время (при t окр. среды =25С).
В скобках — мощность, которую может отдавать до срабатывания автоматической защиты от перегрева (~ 30 минут).
Пиковая перегрузка — двукратная.
Транзитом от сети (т.е. не от батарей) — каждый модуль пропускает 6 кВт.
ВАЖНО! Номинал мощности Инвертора OutBack соответствует работе от батареи. При наличии сетевого питания Инвертор OutBack пропускает в два раза большую мощность. Транзитная мощность — до 6 кВт на 1 модуль-Инвертор.
Поэтому на Инвертор можно заводить нагрузку и больше его номинала. При наличии сети можно будет свободно включать все приборы. И только во время отсутствия сети нужно будет ориентироваться на номинал и разумно подходить к одновременному включению.
Комплектация и габариты Инверторов OutBack
Ниже показана комплектация Инверторных систем мощностью 3 кВт, 6 кВт и 9 кВт на базе модуль-Инверторов OutBack VFX (с вентилируемым корпусом) — как наиболее часто выбираемых для резервного электроснабжения дома.
Отдельно указана цена только оборудования Инверторной системы и цена оборудования с базовым комплектом аккумуляторов GEL 12Вх200А-час.
Все типовые комплектации, в т.ч. сборки на герметичном модуль-Инверторе OutBack FX, смотрите здесь:
Инвертор резервного электроснабжения 3кВт
- Доставка по России — до склада транспортной компании Грузовозофф в вашем городе.
- Для Московской области предлагается доставка, монтаж и наладка Инверторной системы под ключ.
Инвертор резервного электроснабжения 6кВт

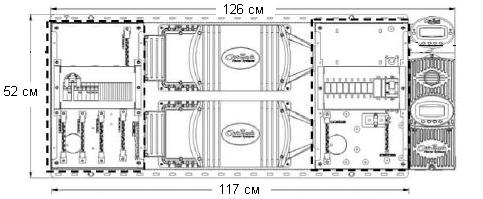

Для 6 кВт-ной Инверторной системы Премиум особенно удобен монтажный комплекс. Состоит из стеллажа на 8 аккумуляторов (2 полки по 4 аккумулятора) и крепежной рамы для панели FW350-500 (для 1-2 инверторов). Габариты монтажного комплекса ГхШхВ: 52 х 118 х 133см.
- Доставка по России — до склада транспортной компании Грузовозофф в вашем городе.
- Для Московской области предлагается доставка, монтаж и наладка Инверторной системы под ключ.
Инвертор резервного электроснабжения 9кВт (однофазные/трехфазные)

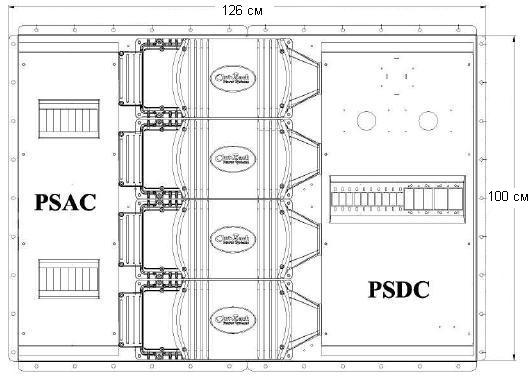

Для 9кВт системы используется фирменный монтажный комплект (электрощиты) на 4 инвертора FlexWare1000 (габариты на схеме ниже), либо монтаж в варианте Профи — без фирменных электрощитов.
- Доставка по России — до склада транспортной компании Грузовозофф в вашем городе.
- Для Московской области предлагается доставка, монтаж и наладка Инверторной системы под ключ.
Инвертор резервного электроснабжения от 9 кВт
Обычно мощности систем 9 кВт хватает для резервного электроснабжения жизненно важного оснащения дома. Однако, если есть желание
- обеспечить полное резервирование всей подведенной к дому мощности,
- превысить лимит подведенной мощности,
- либо создать автономную систему питания,
из штатного модуля инвертора OutBack VFX3048 на 3кВт можно скомплектовать систему питания дома мощностью до 30 кВт.
Системы резервного электроснабжения большой мощности требуют более тщательного проектирования. Для расчета таких систем -
