Как Инверторная система выглядит в жизни
Примеры использования типовых конфигураций инверторных систем:
Инверторы OutBack c фирменными комплектами FLEX Ware

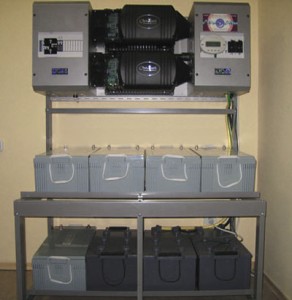

Инвертор 6 кВт с батареей на 440А-ч/48В (16кВт-ч)
Наиболее универсальная конфигурация системы резервного электроснабжения с блоком FLEX Ware 500.
Мощности 6 кВт обычно достаточно для питания наиболее важной нагрузки дома площадью около 350 м2. (системы отопления и водоснабжения, аварийного освещения, розеток холодильника, телевизора и проектора кинотеатра, уличных воротам, домофона и освещения периметра участка).
Батареи из 8-ми аккумуляторов ёмкостью 220А-ч/12В (то есть батарея 440А-ч/ 48В) достаточно для более чем 10 часов автономной работы, так как среднечасовая потребляемая мощность объекта — порядка 1.5 кВт). Пример расчета подобной нагрузки коттеджа смотрите здесь.
Инвертор 9 кВт с батареей на 800А-ч/48В (30кВт-ч)

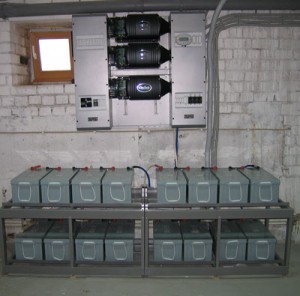

3-фазная система (однофазная выглядит так же, различие только в способе соединения инверторов), установленная в котельной:
- Инвертор FX3048E OutBack Power Systems — 3 шт.
- Аккумуляторы 200А-ч/12В — 16 шт. (общая емкость батареи — 800 Ач / 48В (30кВт) )
- Время автономной работы от АКБ — около 15 часов (среднечасовая нагрузка объекта порядка 2 кВт)
Стеллаж с 8 батареями занимает на полу площадь размером 1.3м х 0.55м и весит порядка 550 кг. Два таких стеллажа весят больше тонны, поэтому установка систем резервного электроснабжения с большой батареей целесообразна в подвальных помещениях, гараже или котельной.
Инвертор 3 кВт с батареей на 230А-ч/48В (8кВт-ч)
Системы с батареями меньшей емкости могут размещаться в любом помещении — даже жилом, потому что герметичные аккумуляторы не требуют долива жидкости и не выделяют опасных газов.

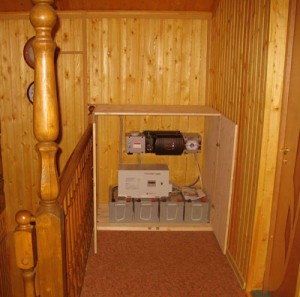

Компактная система установлена прямо на лестничной клетке. Мощности 3 кВт достаточно для резервного электроснабжения небольшого коттеджа.
Дом подключен к сельской электросети с плохими параметрами, поэтому инвертор дополнен стабилизатором идентичной мощности (в общем случае рекомендуется стабилизатор на 20-30% мощнее инвертора):
- Инвертор VFX3048E OutBack Power Systems — 1 шт.
- Аккумулят. 230 А-час/12 В – 4 шт. (230А-час/48В)
- Стабилизатор входного напряжения «Лидер» 3кВт
Не только самая маленькая конфигурация, но и системы большей мощности (со средней батареей — 4-8 шт. АКБ) могут быть размещены компактно:
1) могут быть установлены в коридоре или ограниченном по ширине помещении.
Сам Инвертор по фронту выступает от стены всего на 30 см, а при необходимости может быть закреплен и под потолком. Аккумуляторы при их установке параллельно стене также займут не более 35см по фронту от стены.
2) могут быть установлены в шкаф-купе в доме
Инвертор допускает монтаж в вертикальном положении. При этом его габариты позволяют установить его вместе с аккумуляторами в шкаф-купе, чтобы не нарушать интерьер. Специализированные GEL батареи не выделяют опасных испарений.
Установка Инвертора OutBack базовая (без FlexWare)
Мы рекомендуем использовать для монтажа силовой автоматики и кабелей инвертора штатные монтажные комплекты компании OutBack – системы FLEX Ware.
При желании (для снижения стоимости системы, для более компактного размещения или по эстетическим соображениям) инверторы можно монтировать и без фирменной монтажной системы.

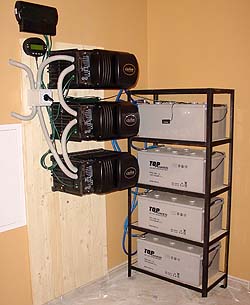

В таком варианте инвертор можно разместить практически везде, даже в самых неожиданных местах:
При монтаже без штатного монтажного комплекта с байпасом (переключателем питания нагрузки в обход инвертора) рекомендуем дооснащение байпасом.
При необходимости он позволяет перекинуть нагрузку на прямое питание от сети .
На фото справа виден трехпозиционный переключатель, выполняющий функцию байпаса.
